NACHi

ロジックバルブ HFS-F10-43-ARY-C1-5654B

商品コード:HFS-F10-43-ARY-C1-5654B

  • 販売価格:¥625,000(税込:¥687,500
  • ポイント:6250pt
  • 発送日目安:6ヶ月以降

規格表

商品コード 価格
HTS-G16-3C3-GR-C2-12 ¥162,800
HFS-F10-43-ARY-C1-5654B ¥687,500
HFS-F16-43-ARY-C1-5654B ¥764,500
HFS-F24-CFSX4-GY-C2-4653A ¥3,315,400
HFS-F24-5-ARY-C1-4604A ¥2,501,400
スクロールできます

商品情報

概要

HYDRO-LOGIC複合弁は、従来形油圧制御弁の構造を一新し、1つの弁で複数の機能を制御できるようにした文字通り多機能複合弁です。
ひとつの弁で、ひとつの機能しか果たさない従来のバルブと異なり、装置全体の大幅なコンパクト化、省エネルギー化を実現し、更にポペット構造使用による高応答性、低リーク性に優れた威力を発揮します。
豊富な販売実績をもつカートリッジ形ロジック弁の技術をフルに活かした、ガスケット形、フランジ形のロジックバルブシリーズとして、あらゆる油圧分野に自信をもっておすすめします。

特長

  1. 油圧の高度化に応える多機能複合弁
    1つのバルブに方向・圧力・流量制御といった複数の機能をもたせることができる多機能複合弁です。
  2. 油圧装置を大幅にコンパクト化
    1つのバルブに複数の機能を集約複合化できるため、使用するバルブ数が減少し、油圧回路の簡略化と装置のコンパクト化が一挙に実現できます。
  3. 切換えが速く、ショック低減も容易
    基本構造にポペット弁を使用しているためオーバーラップがなく、さらに質量も小さいため切換えがきわめて迅速です。
    またパイロットラインに絞り弁などを組込むことにより、各ポート間の開閉タイミングを任意に設定でき、ショックの低減も容易です。
  4. スプールタイプに比べて内部リークが少ない
    ポペットシール構造により、シート部のリークはわずかで、スライド部のリークも、スライド長さが長いため、スプールタイプに比べて、内部リークはわずかです。
  5. 油圧装置の製作コストを大幅低減
    使用バルブ数が少ないため、コンパクト化だけでなくローコスト化にも威力を発揮します。
  6. 国際規格のISO適合寸法を採用
    06、10サイズのガスケット形バルブの取付け寸法は、ISO適合寸法を採用しており従来のバルブとの互換性があります。(3方弁を除く)
  7. 取付け簡単、加工は不要
    ロックに穴加工を行なって組み込むカートリッジタイプとは異なり、ガスケット取付け、またはフランジ接続により簡単に使用できます。
  8. 豊富なバルブ形式
    2方弁各サイズ13形式、3方弁および4方弁各サイズ2000形式と豊富な種類が用意されており、巾広い回路に適用できます。

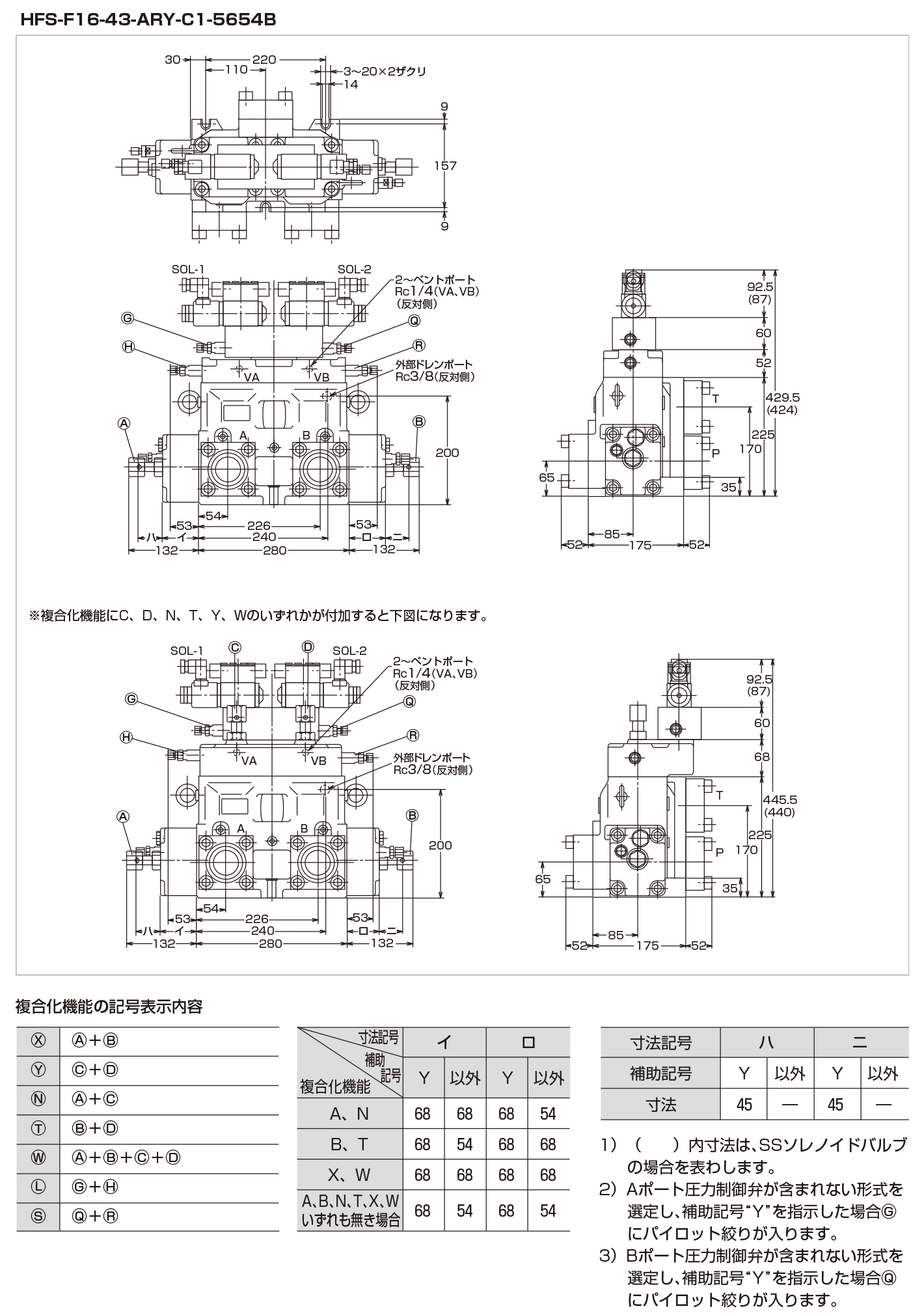

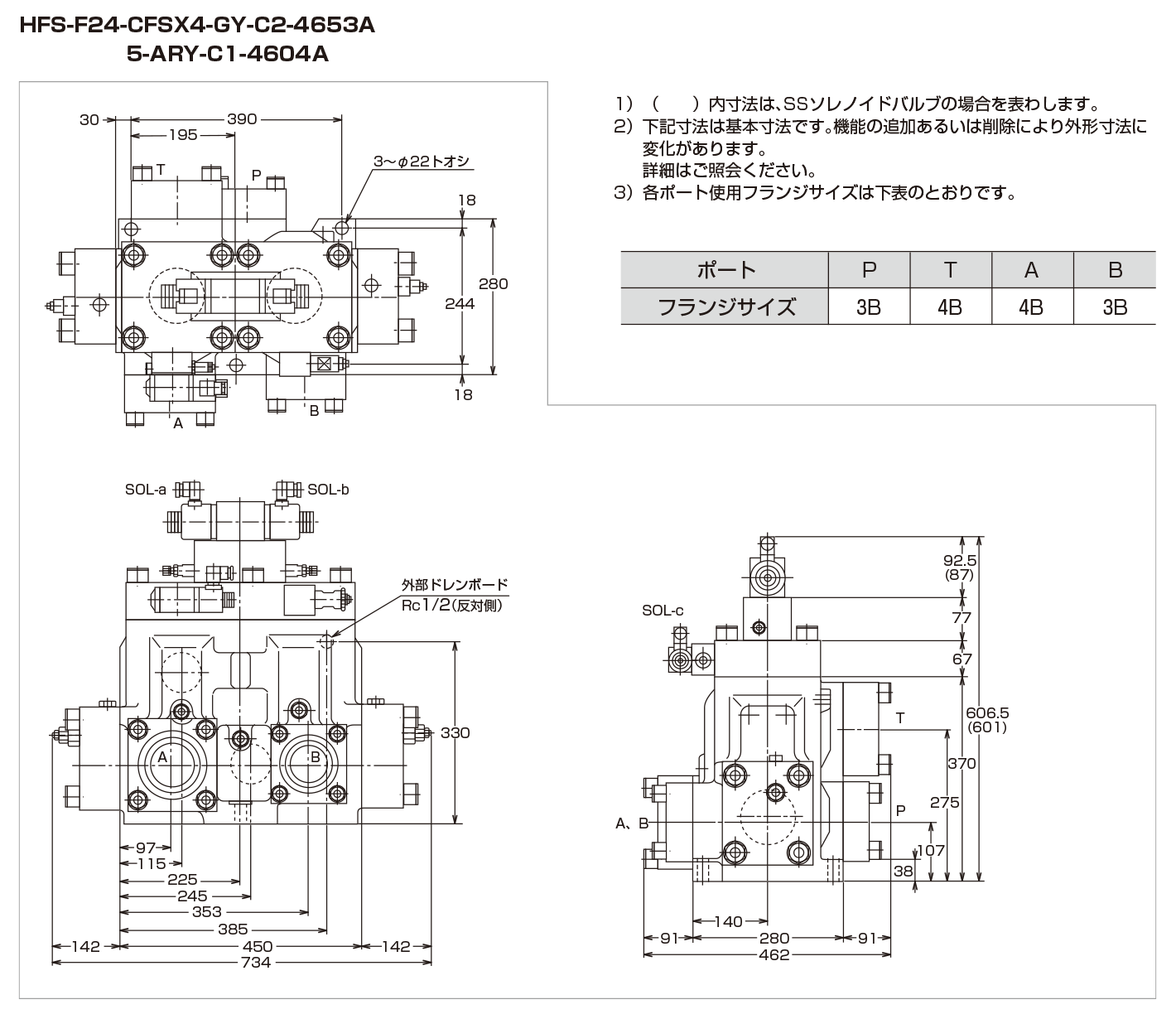

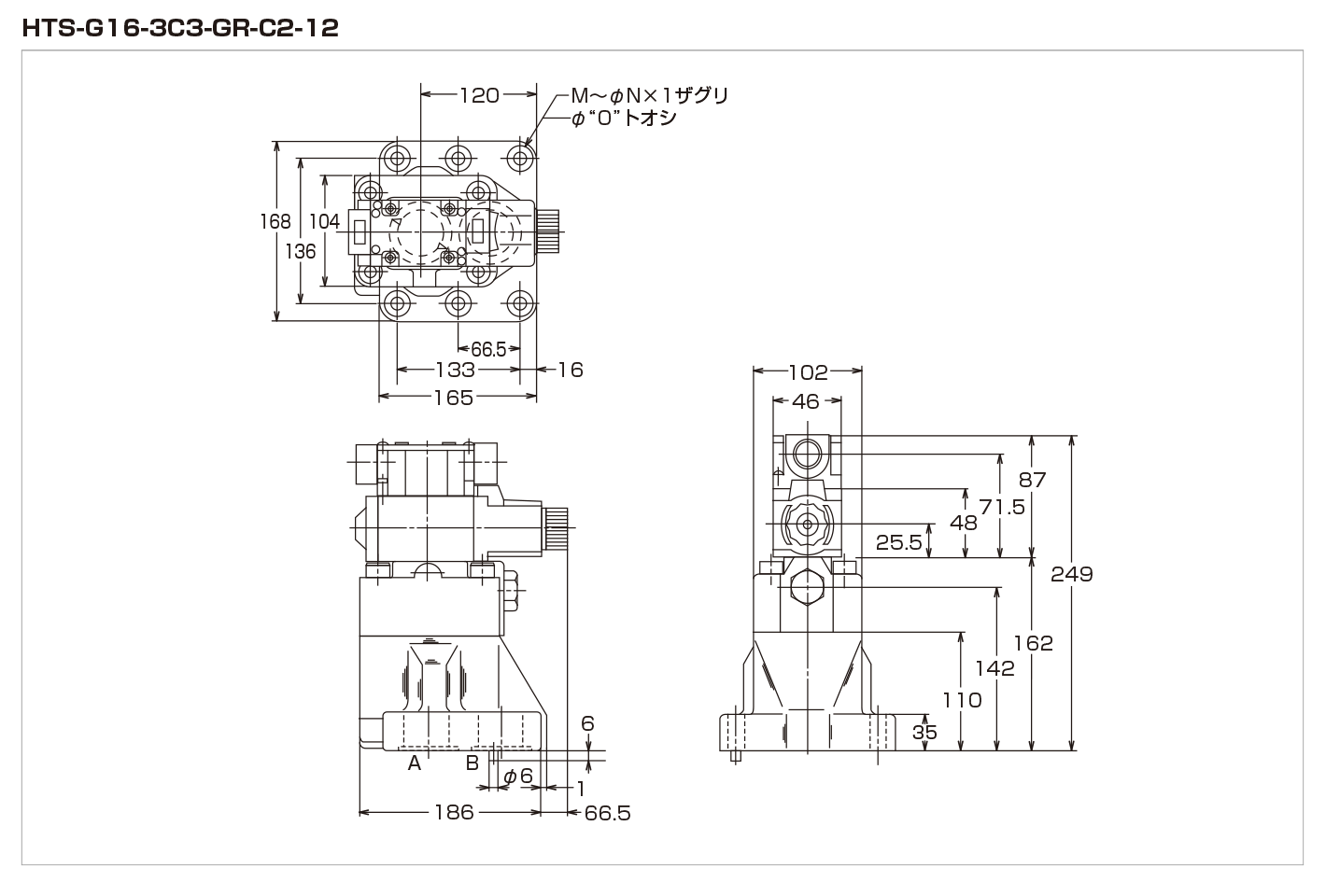

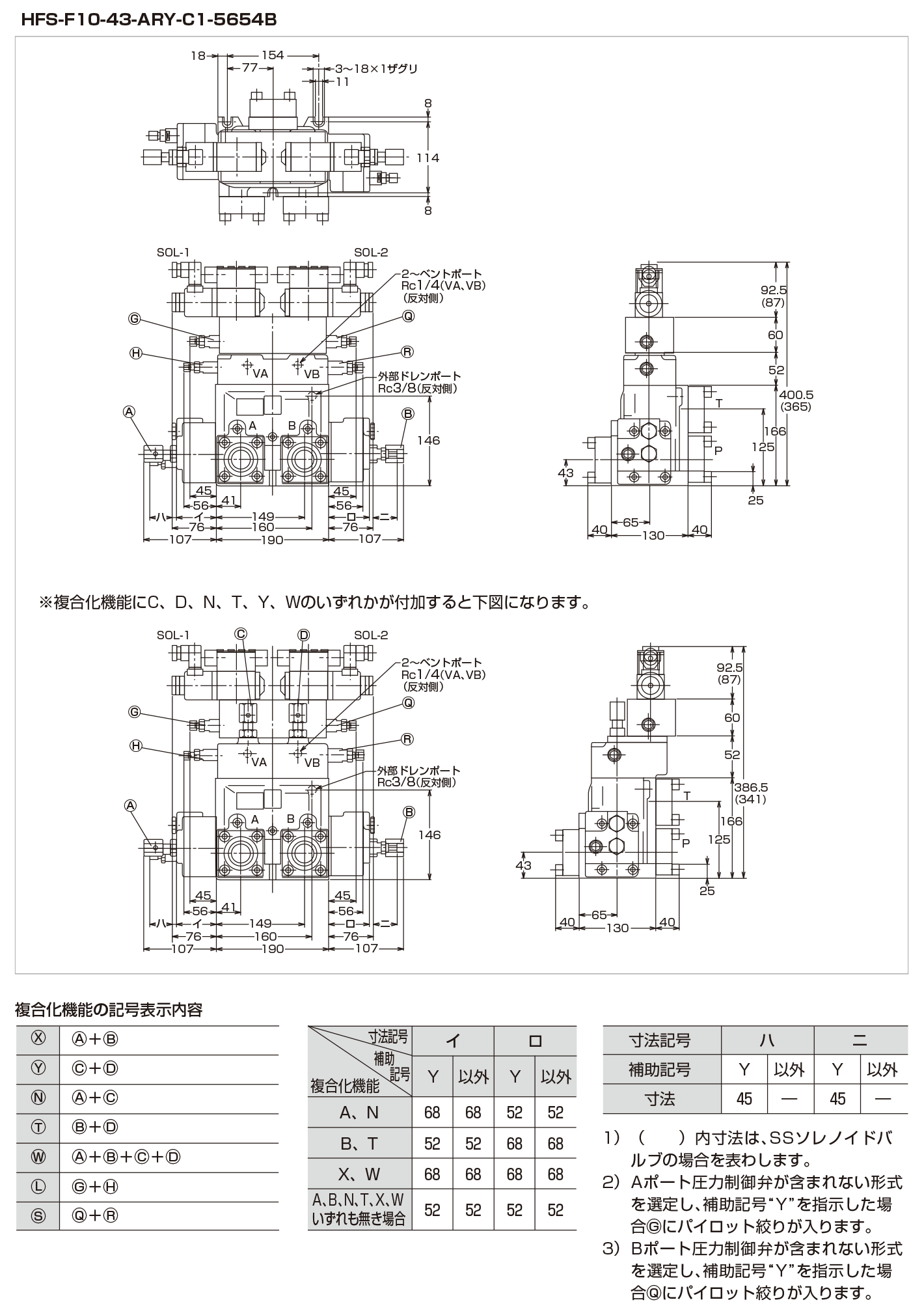

外形寸法図

Select an Image
Select an Image
Select an Image
Select an Image
